NB-164
关联规格CDA C64745、JASO JC400
用途车载用小型端子、连接器用端子、弹簧材料、插座、中继器、开关等
凭借DOWA的晶体结构 控制技术而兼具优良的强度、耐应力缓和特性、折弯加工性的连接器用铜合金
NB-164科森合金，是DOWA通过世界首创的TC程序 (Texture Control ：晶体结构控制)，
开发的同时兼具了小型连接器用材料所必须的高强度、耐应力缓和特性、以及良好的折弯加工性的铜合金。
作为高强度材料，首次实现了使用GW的切口折弯，尤为适用于冲压小型端子的箱型折弯。
在美国CDA的登记编号为C64745。
化学成分
[wt%]
| Ni | Si | Sn | Zn | Cu | |
|---|---|---|---|---|---|
| 代表值 | 1.6 | 0.4 | 0.5 | 0.4 | 剩余 |
物理特性
| 熔点 [℃] | 1083 |
|---|---|
| 密度 [g/cm3@20℃] | 8.9 |
| 热膨胀系数 [10-6/K@20-300℃] | 17.6 |
| 导热率 [W/m・K@20℃] | 161 |
| 导电率 [%IACS@20℃] | 40 |
| 纵向弹性模量 [kN/mm2] | 123 |
| 泊松比 | 0.33 |
机械特性
| 材质类别 | 抗拉强度 [N/mm2] |
0.2％耐力 （代表值） [N/mm2] |
延伸率 [%] |
维氏硬度 [HV] |
|---|---|---|---|---|
| H | 620-740 | 650 | 3 Min. | 170-240 |
| EH | 680-800 | 715 | 1 Min. | 200-270 |
折弯加工性 (90°W折弯、折弯宽度=10mm)
NB164合金作为高强度材料，首次实现了使用GW的切口折弯。因此，可以实现箱型母端子等精准尺寸的加工。
| 材质类别 | MBR/t | ||
|---|---|---|---|
| Good Way | Good Way (切口折弯) |
Bad Way | |
| H | 0 | 〇 | 0 |
| EH | 0 | 〇 | 0.7 |
※〇：R/t=0无裂缝 (Nw/t=0.5, Nd/t=0.3)
※表中的数值仅为参考数值，可能会在未经通知的情况下有所变更，敬请见谅。
-

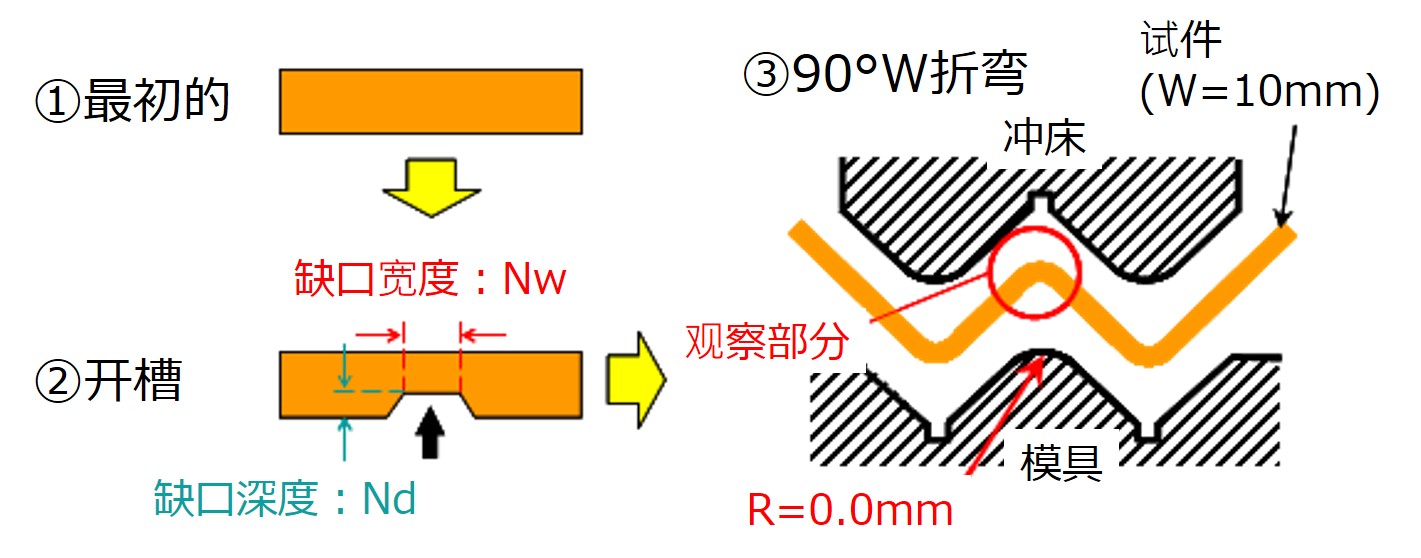

切口折弯试验
-
切口折弯示例：NB-164 EH 0.15tmm
