NB-164
関連規格CDA C64745、JASO JC400
用途車載用小型端子、コネクタ用端子、ばね材、ソケット、リレー、スイッチ等
DOWAの集合組織制御技術により強度、耐応力緩和特性、曲げ加工性に優れたコネクタ用銅合金
NB-164は、DOWAが世界で初めて開発したTCプロセス(Texture Control ：集合組織制御)により、
小型コネクタ用材料に必要な高強度、耐応力緩和特性、良好な曲げ加工性を同時に達成させたコルソン系銅合金です。
高強度材としては初めてGWでのノッチ曲げを可能とした合金であり、小型端子の箱曲げに最適です。
米国CDAでC64745として登録されております。
化学成分
[wt%]
| Ni | Si | Sn | Zn | Cu | |
|---|---|---|---|---|---|
| 代表値 | 1.6 | 0.4 | 0.5 | 0.4 | Rem. |
物理的特性
| 融点 [℃] | 1083 |
|---|---|
| 密度 [g/cm3@20℃] | 8.9 |
| 熱膨張係数 [10-6/K@20-300℃] | 17.6 |
| 熱伝導度 [W/m・K@20℃] | 161 |
| 導電率 [%IACS@20℃] | 40 |
| 縦弾性係数 [kN/mm2] | 123 |
| ポアソン比 | 0.33 |
機械的特性
| 質別 | 引張強さ [N/mm2] |
0.2%耐力 （代表値） [N/mm2] |
伸び [%] |
ビッカース硬さ [HV] |
|---|---|---|---|---|
| H | 620-740 | 650 | 3 Min. | 170-240 |
| EH | 680-800 | 715 | 1 Min. | 200-270 |
曲げ加工性 (90°W曲げ、曲げ幅=10mm)
NB164は、高強度材としては初めてGWでのノッチ曲げを可能とした合金です。
このため、箱型のメス端子などに寸法精度良く加工可能です。
| 質別 | MBR/t | ||
|---|---|---|---|
| Good Way | Good Way (ノッチ曲げ) |
Bad Way | |
| H | 0 | 〇 | 0 |
| EH | 0 | 〇 | 0.7 |
※〇：R/t=0で割れ無し (Nw/t=0.5, Nd/t=0.3)
※表中の値は参考値であり、お断りなく変更することがございますので、ご了承ください。
-

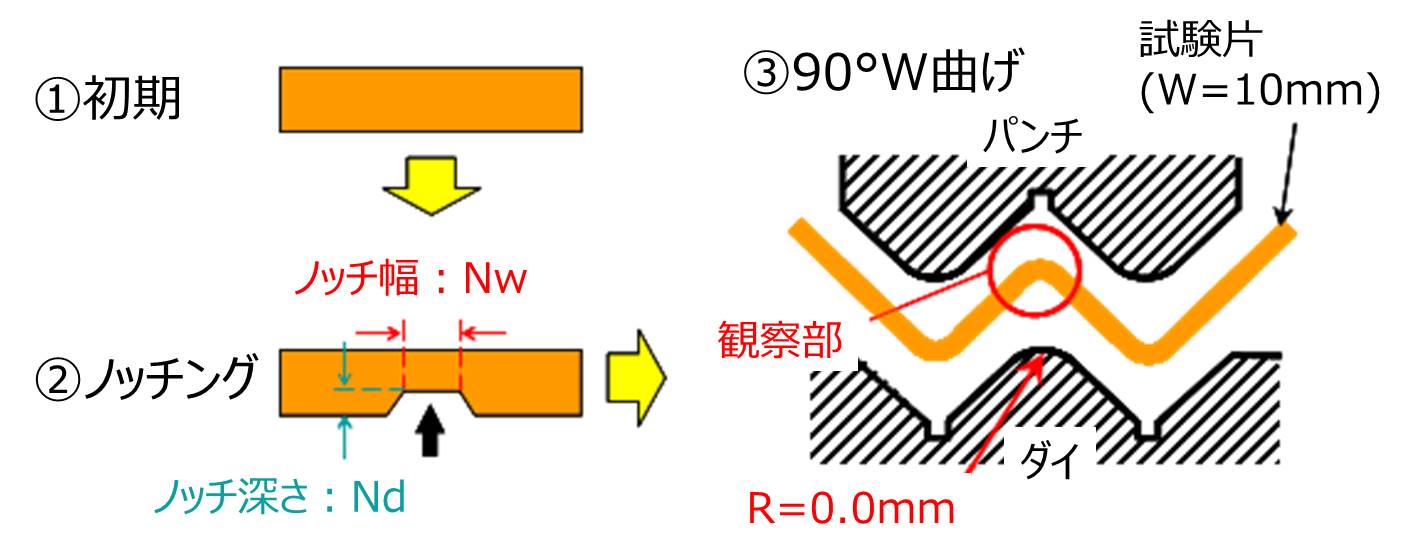

ノッチ曲げ試験
-

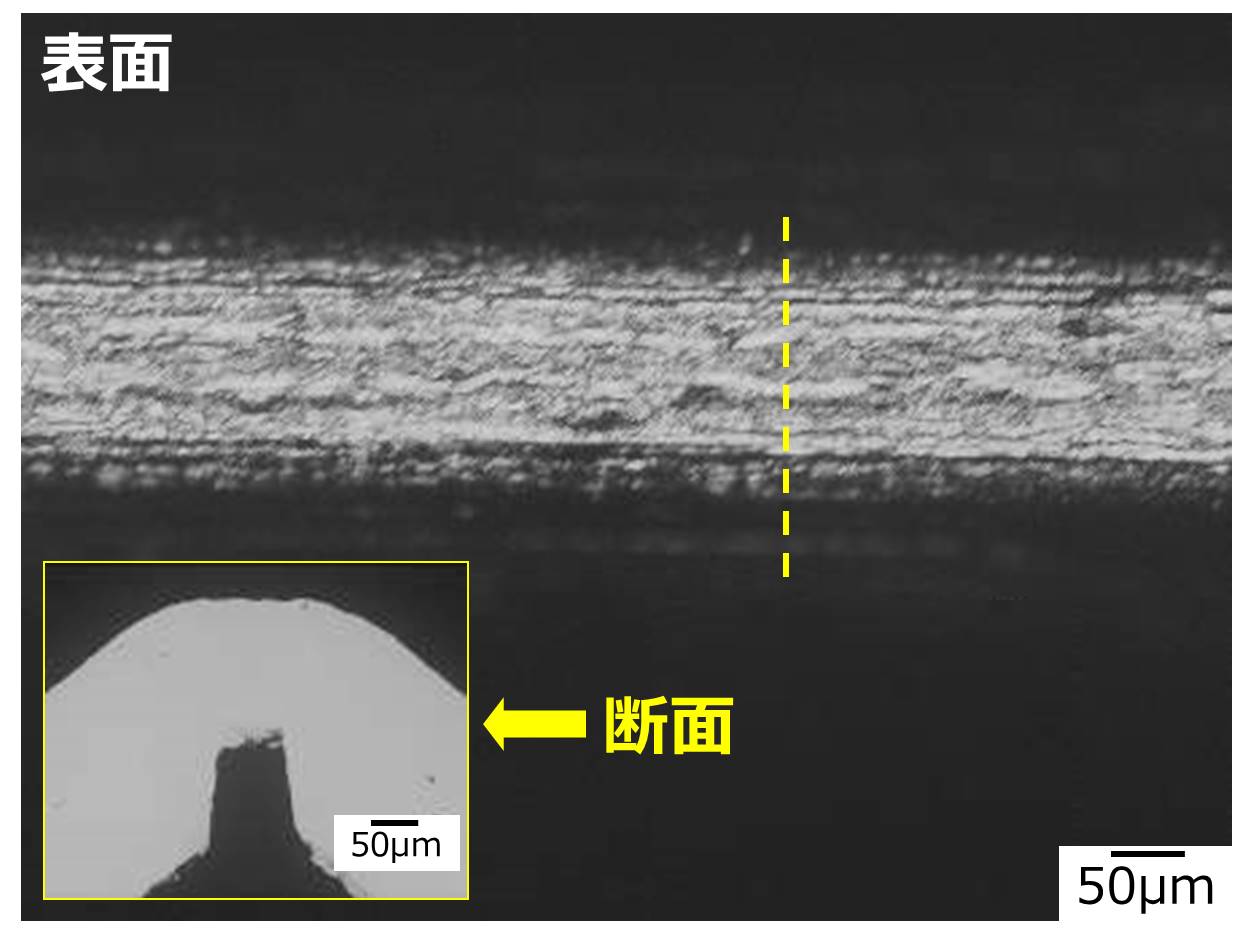

ノッチ曲げの例：NB-164 EH 0.15tmm
