カーボン 炭素 シルバー シルク
銀-グラファイト複合めっき SilC plating®
用途充電端子、高圧系コネクタ等
耐摩耗性、低挿入力、接触信頼性に優れ、充電/高圧系コネクタ用途に適した銀-グラファイト複合めっき
SilC plating®はDOWAが開発した新しい銀-グラファイト複合めっき (Silver-Carbon plating) です。
5μmのめっき厚で摺動試験20,000回(荷重2N、摺動距離10mm往復)をクリアし、耐摩耗性に優れております。
また、低挿入力、接触信頼性にも優れており、充電/高圧系コネクタ等、摺動と高信頼性が求められる用途に適しためっきです。
端子などの部品への後めっきを開始しており、先めっき(細幅の条材/ブランク材)も試作レベルであれば対応可能です。
ラインナップ
タイプ | グレード | ビッカース硬さ [HV] |
耐摩耗性 | 摩擦係数 | 耐熱性 | 耐ガス性 | 清浄度 | ||
---|---|---|---|---|---|---|---|---|---|
オス&メス | オスのみ | メスのみ | |||||||
S (Soft) |
B | 50-100 | ◎ | ◎ | △ | ◎ | ◎ | 〇 | △ |
G | 〇 | 〇 | |||||||
H (Hard) |
B | 100-200 | ◎ | ◎ | ◎ | ◎ | ◎ | 〇 | △ |
G | 〇 | 〇 | |||||||
Ag | 無光沢 | 50-100 | × | – | – | × | ◎ | 〇 | 〇 |
AgSb | 光沢 | 150-220 | △ | – | – | × | × | × | 〇 |
※◎:優、〇:良、△:可、×:不可
摺動試験
以下の条件で摺動試験を行いました。SilC plating®は摺動回数20,000回でも素地の露出無く、優れた耐摩耗性を有しています。
荷 重:2N
摺動回数:往復20,000回
摺動速度:3mm/s
摺動距離:10mm

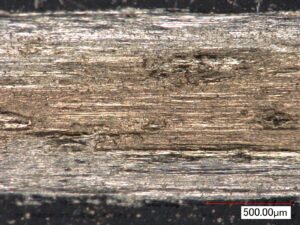

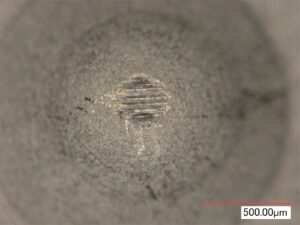

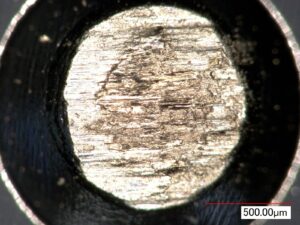

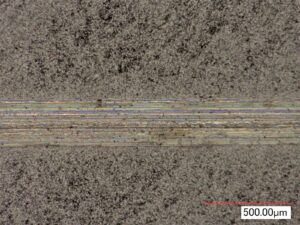

SilC-SB 5μm | AgSb 50μm | |
---|---|---|
インデント ※20,000回後 |
||
プレート ※20,000回後 |
